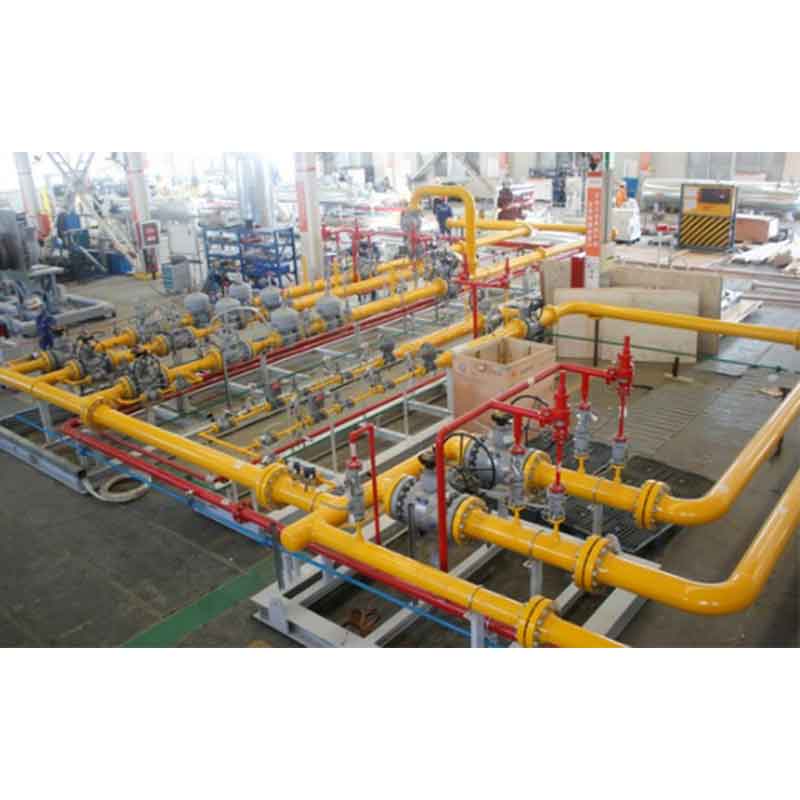

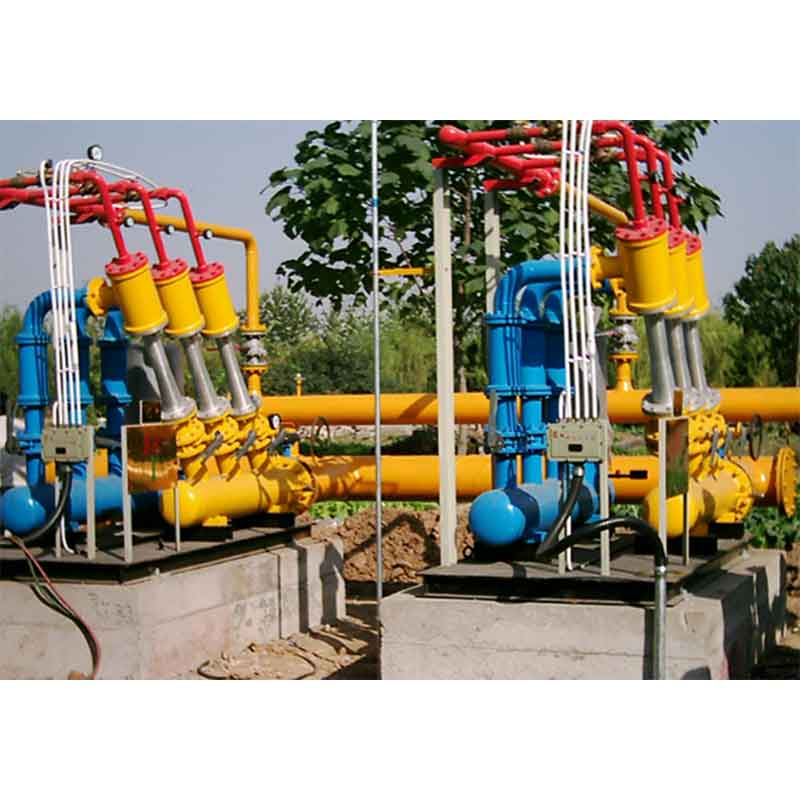

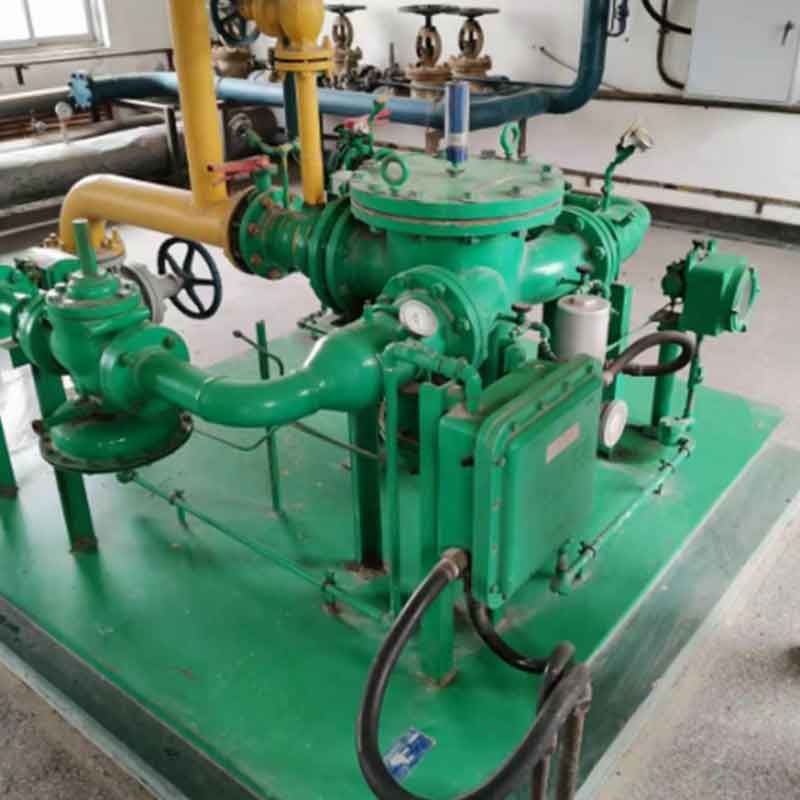

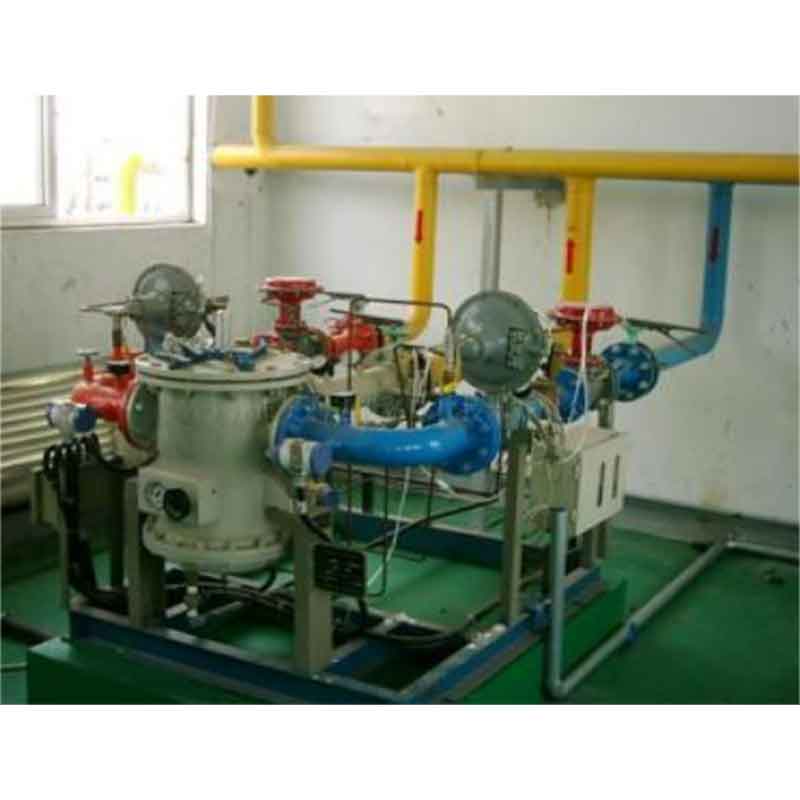

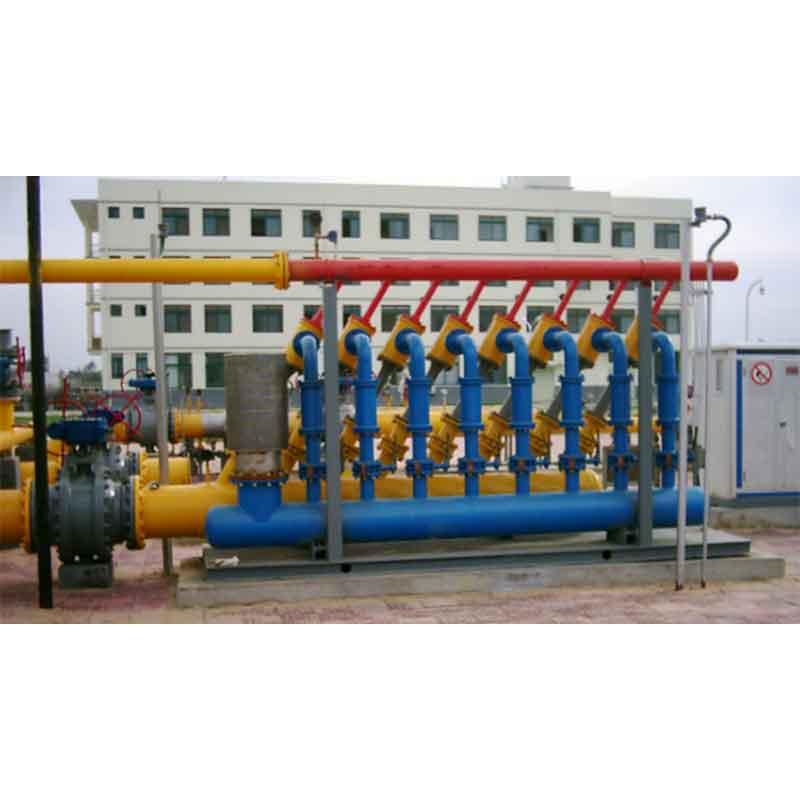

Устройство для смешивания газов по принципу Вентури
Сжатый сжиженный газ вытекает через сопло, создавая разрежение в зоне сопла. За счет разрежения всасывается атмосферный воздух. Внутри трубы Вентури происходит сжатие и рассеивание потоков, в результате формируется однородная газовая смесь, которая подается в газопроводную сеть.
Описание
маркер
Описание продукта
Сжатый сжиженный газ вытекает через сопло, создавая разрежение в зоне сопла. За счет разрежения всасывается атмосферный воздух. Внутри трубы Вентури происходит сжатие и рассеивание потоков, в результате формируется однородная газовая смесь, которая подается в газопроводную сеть.
Обычно при смешивании по принципу Вентури воздух не требует предварительного нагнетания. Вся энергия для процесса смешивания поступает за счет давления сжиженного газа, поэтому давление сжиженного газа перед соплом поддерживается в диапазоне 0,2–0,4 МПа. Выходное давление газовой смеси определяется параметрами сопла и трубы Вентури: при увеличении объемной доли воздуха давление смеси снижается. Без нагнетания воздуха давление готовой газовой смеси обычно не выше 30 кПа.
После выбора постоянных параметров сопла и трубы Вентури соотношение компонентов газовой смеси стабилизируется и поддается лишь незначительной корректировке в узком диапазоне.
Технические особенности
Стабильный процесс газосмешивания, низкая стоимость эксплуатации.
Труба Вентури полностью изготовлена из алюминиевого сплава.
Включение и отключение трубы Вентури автоматически регулируется программируемым логическим контроллером (ПЛК) по показаниям давления в газопроводной сети.
Использование сверхзвукового сопла Лаваля позволяет добиться повышенного выходного давления газовой смеси и стабильного соотношения компонентов.
Оригинальная шумопоглощающая конструкция обеспечивает уровень шума при работе оборудования не выше 85 дБ.
Имеется звуковая и световая сигнализация при превышении допустимых пределов давления на входе сжиженного газа, давления и температуры газовой смеси на выходе, реализована система безопасных блокировок.
Сигналы от калориметра (прибора для измерения теплоты сгорания) и кислородомера интегрируются в систему блокировок безопасности.
